SM-S210i(Mac) 機器設定マニュアル

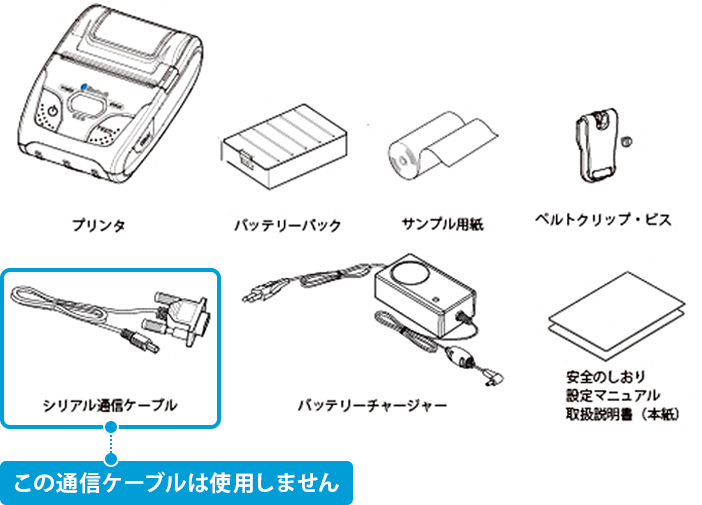

製品の外観と名称

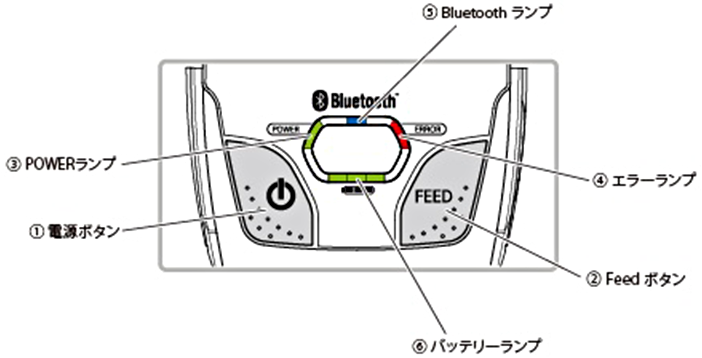

プリンター操作スイッチ

バッテリーパックの装着と充電

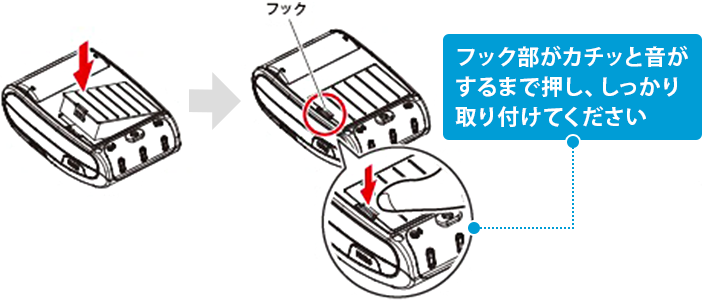

1. バッテリーパックの装着

   バッテリーパックの取り付けまたは取り外しを行う前に、必ずプリンターの電源がオフになっていることを確認してください。
   バッテリーパックは、下図のようにプリンターの底面へ矢印の向きに挿入します。

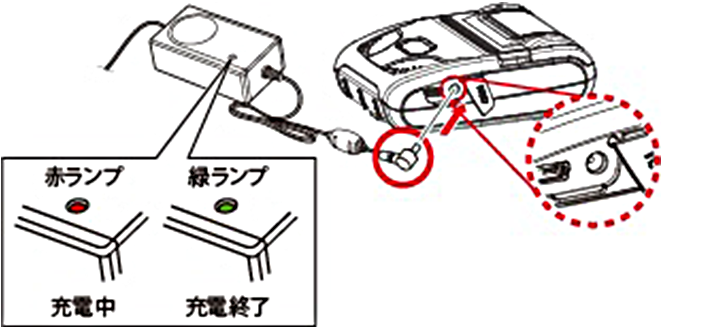

2. バッテリーパックの充電

   バッテリーパックの充電は、バッテリーパックをプリンターに取り付けて行ってください。
   その後、バッテリーチャージャーをプリンターのコネクタに接続してください。



用紙のセット方法

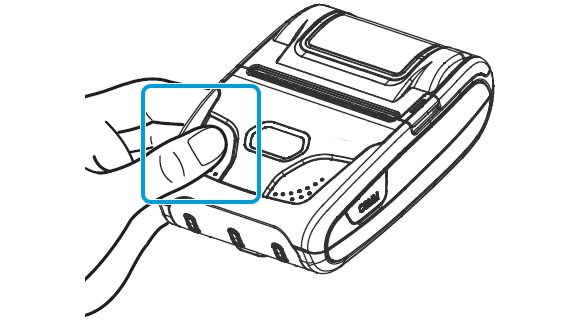

1. カバーオープンスイッチを押し、プリンターカバーを開く

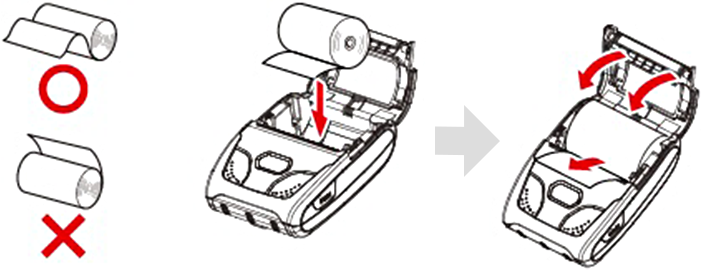

2. ロール紙をセットする

   ロール紙を図のような向きでセットした後、紙端を手前に引き出してください。

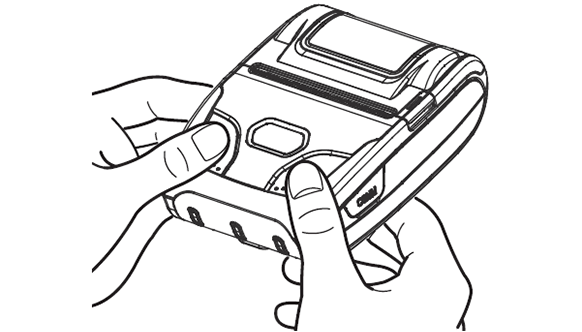

3. プリンターカバーの両サイドを押し、プリンターカバーをしっかりと閉める

   このとき、プリンターカバーが左右一方の方閉めにならないように注意してください。

4. ティアバーを使って、余分な紙をカットする



プリンターの設定変更

1. プリンターの電源を入れる

   プリンターに用紙をセットして、電源ボタンを長押しして電源を入れます。

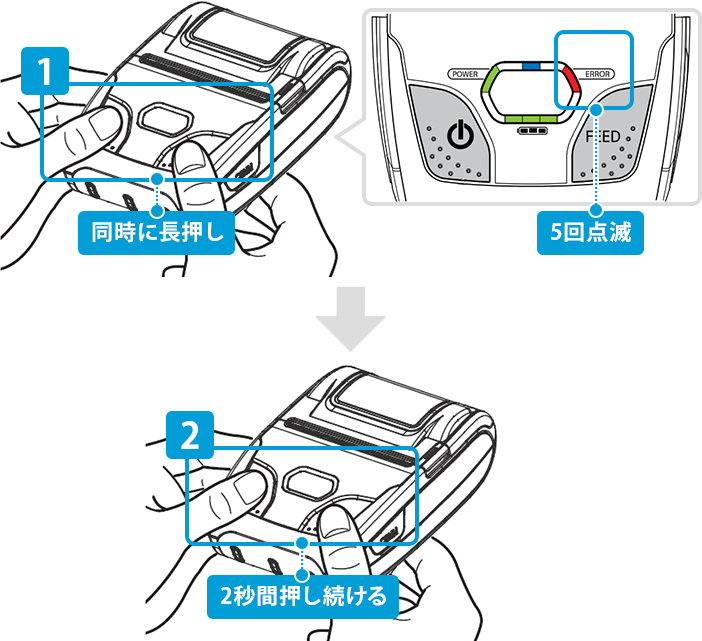

2. 電源ボタンとFEEDボタンを同時に長押しする

   電源ボタンとFEEDボタンを同時に長押しし、ERRORランプが5回点滅した後、さらに2秒間押し続けます。



3. ブザーが2回鳴ったら手を離す

   ブザーが2回鳴り、手を離しますとレシートが出てきます。
   レシートの上から4番目に［PORT=Bluetooth］、もしくは［PORT=Bluetooth(Mac)］※と印字されましたら、設定は完了です。

   ※生産時期により、印字の表記が異なります。



プリンターとのペアリング

1. プリンターの電源ボタンを長押しして、電源を入れる

2. Macのシステム環境設定より［Bluetooth］をクリック

   プリンターの検索を開始します。

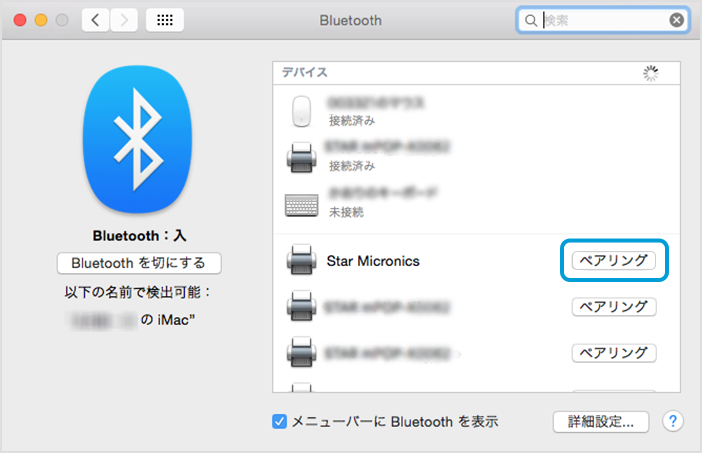

3. ［ペアリング］をクリック

   表示されたデバイス一覧より、追加するプリンターの［ペアリング］をクリックしてください。



   ※［Star Micronics］または［SM-S210I-xxxxxx］が表示されます。

   複数のBluetooth周辺機器が表示された場合

   デバイスを選択しBluetoothアドレスを確認することで、ペアリングするプリンターを特定することが出来ます。

   1. Ctrlボタンを押しながらデバイスをクリック

   2. 表示されるBluetoothアドレスを確認する



   3. プリンターのBluetoothアドレスを確認する

      プリンターの電源が切れた状態で、電源ボタンとFEEDボタンをレシートの印字が終わるまで同時に長押しします。
      レシートの最下部にBluetoothアドレスが印字されますので、そちらで確認が可能です。

   4. プリンターのBluetoothアドレスと、PC上のBluetoothアドレスを比較する

      プリンターのBluetoothアドレスと、PC上のBluetoothアドレスを比較することで、ペアリングするプリンターを特定することが出来ます。

4. 以下の画面が表示されるので、［オプション］をクリック



   ※［オプション］が表示されない場合、手順７に進みます。

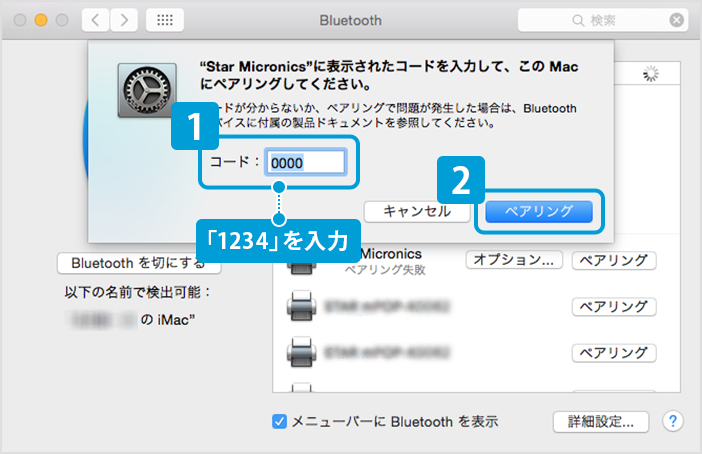

5. コード（PINコード）1234を入力して、［ペアリング］をクリック



6. 以下の画面が表示された場合は、［キャンセル］をクリック

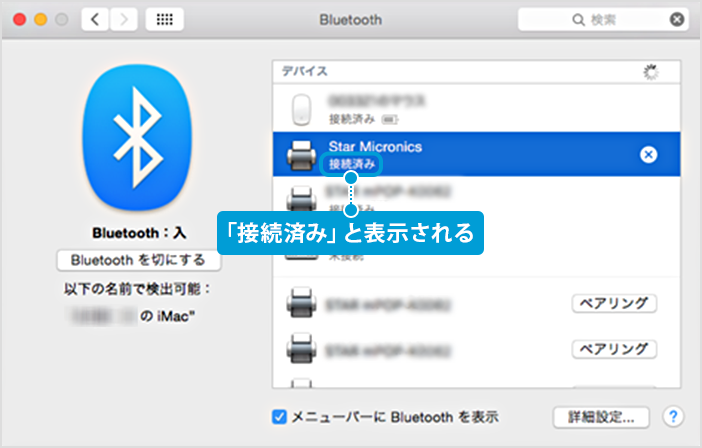

7. 接続が完了していることを確認する

   ペアリングが完了すると、「接続済み」と表示されます。



専用アプリケーションのダウンロード

Macでプリンターとの接続を行う場合は、専用のアプリケーションをSALON BOARDからダウンロードしてください。

1. SALON BOARDにログイン

   プリンターとペアリングを行ったパソコン（Mac）でSALON BOARDにログインします。

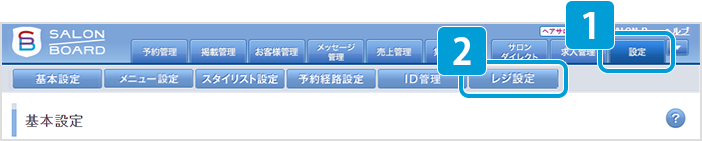

2. ［設定］タブをクリックし、［レジ設定］をクリック

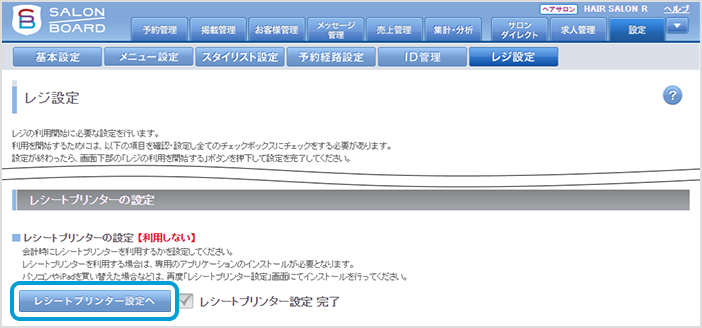

3. レジ設定画面の画面下部の［レシートプリンター設定へ］をクリック



4. アプリケーションをダウンロードする

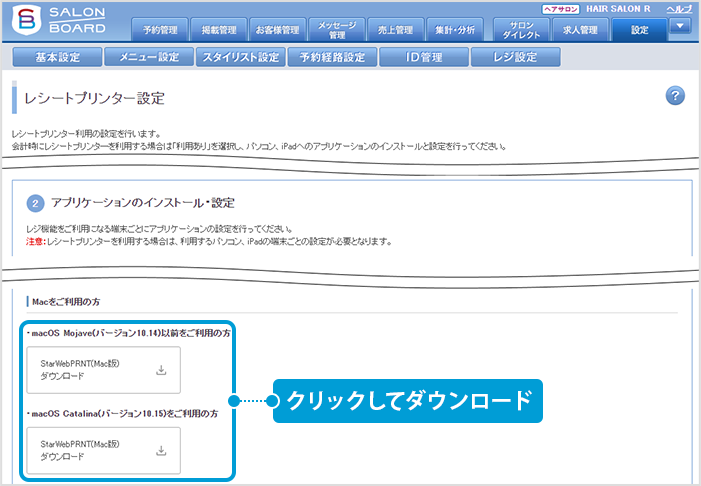

   レシートプリンター設定画面の「レシートプリンターの利用設定」部に専用のアプリケーションのダウンロードリンクが配置されているので、リンクをクリックしアプリケーションをダウンロードします。

   ※アプリケーションはZip形式に圧縮されています。適宜ダウンロードを行い、展開を行ってください。



インストール

1. ［StarWebPRNT_PCB_Installer_RLS_Ver1.1.0.dmg］をダブルクリック

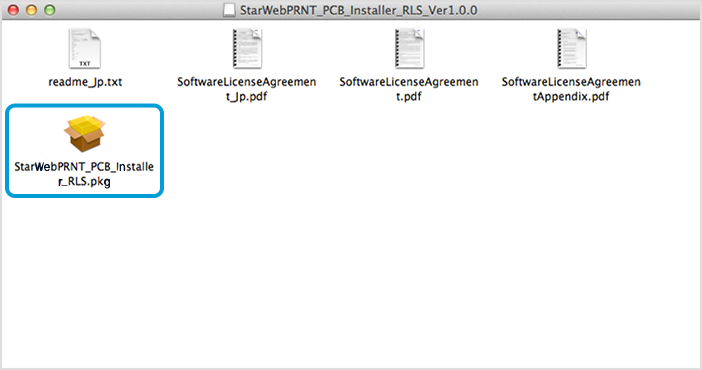

2. ［StarWebPRNT_PCB_Installer_RLS.pkg］をダブルクリック



3. インストーラが起動するので、［続ける］をクリック



4. ［続ける］をクリック

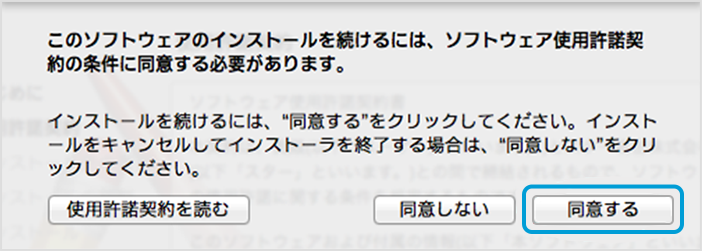

5. ［同意する］をクリック

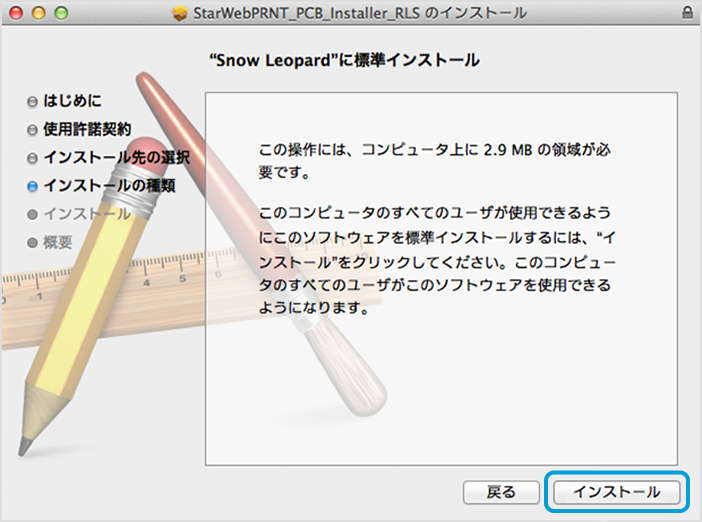

6. ［インストール］をクリック



7. パスワードを入力し、［ソフトウェアをインストール］をクリック

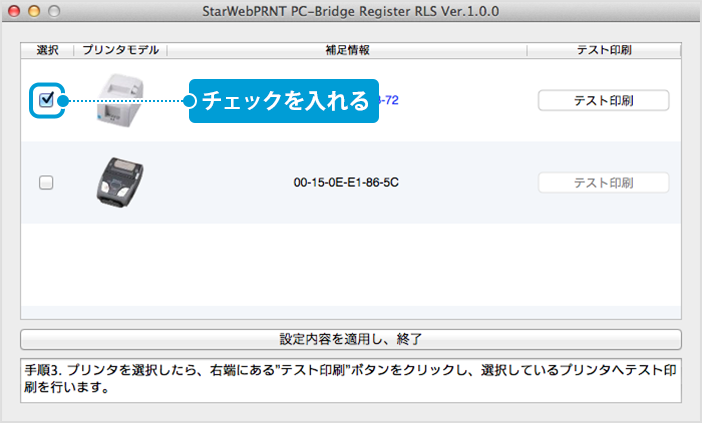

8. 使用するプリンターの「選択」にチェックを入れる

   ペアリングしたプリンターの一覧が表示されます。使用するプリンターの「選択」にチェックを入れてください。

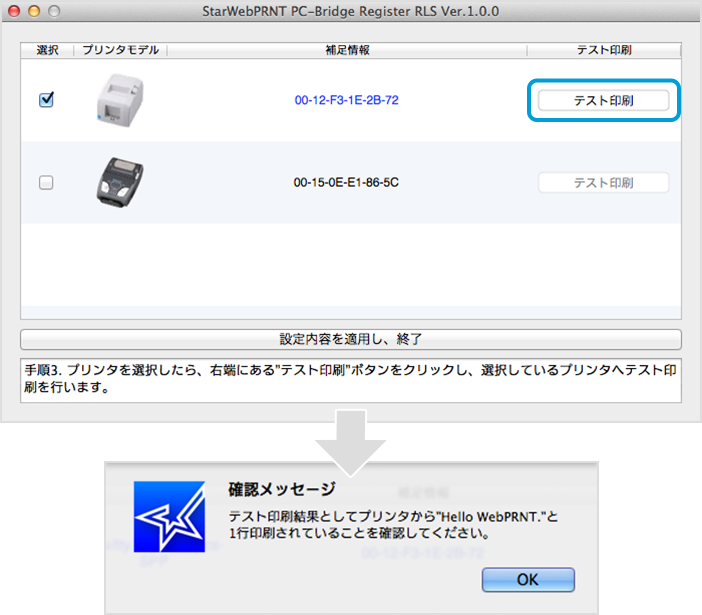

9. ［テスト印刷］をクリック

   ［テスト印刷］をクリックすると、プリンターから「Hello WebPRNT.」と印刷されます。

   ※テスト印刷の際にエラーメッセージが表示された場合はメッセージにしたがい操作をやり直してください。エラーメッセージはこちら

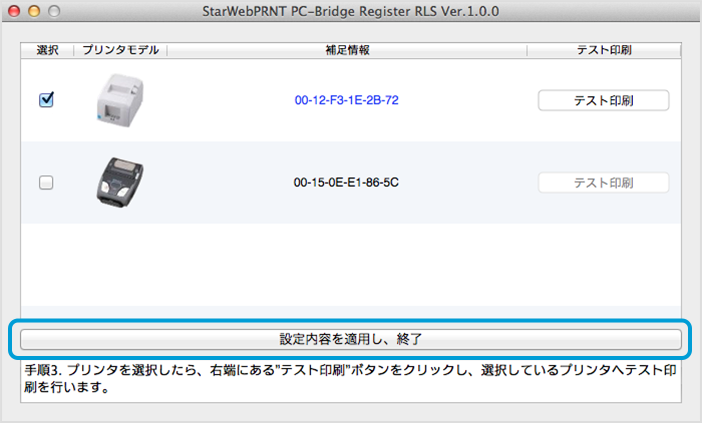

10. ［設定内容を適用し、終了］をクリック

    ※必ず［設定内容を適用し、終了］をクリックしてください。
    クリックされないと、設定が反映されません。

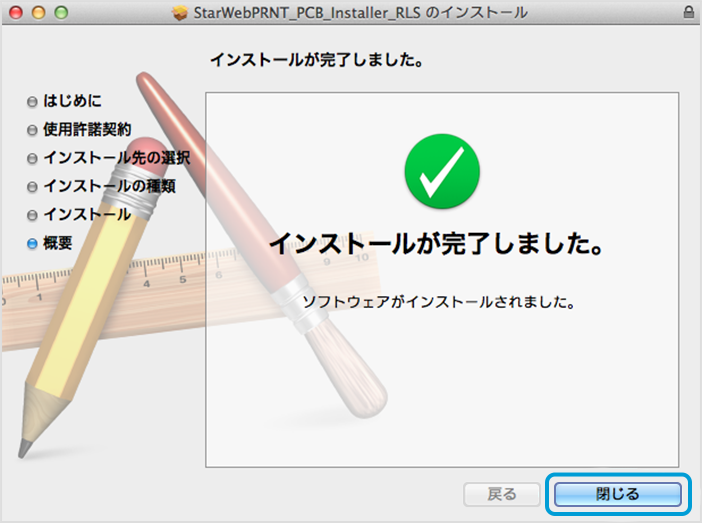

11. ［閉じる］をクリック



テスト印刷の際に表示されるエラーメッセージ

・プリンターの電源OFF

・通信障害が発生

・プリンターのカバーオープン

・用紙が無い

・MacのBluetoothがOFF

・［設定内容を適用し、終了］をクリックせず、左上の×で閉じようとした

対応ブラウザー

最新情報は、SALON BOARD・オンラインマニュアルをご確認ください。

アンインストール

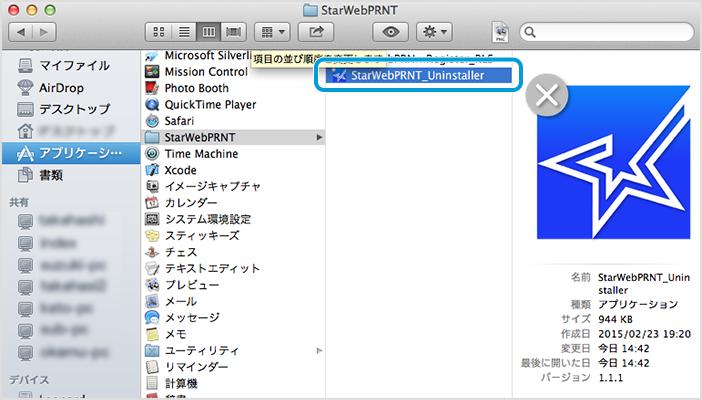

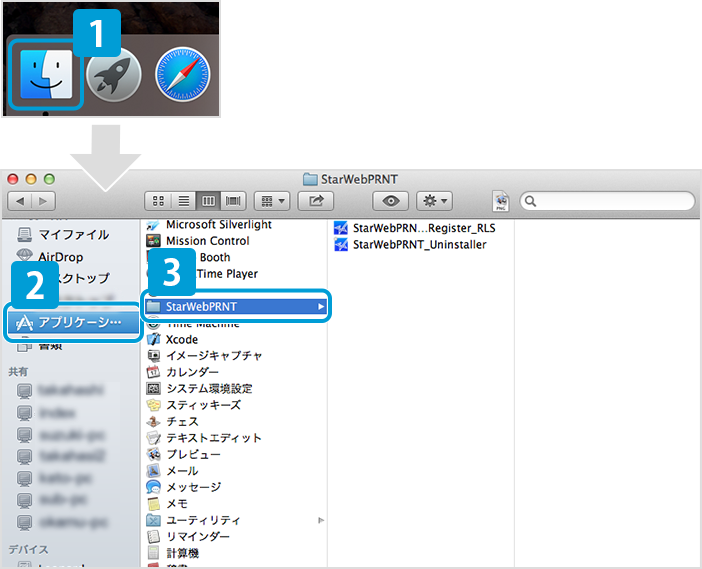

1. Finderを起動し、［アプリケーション］ – ［StarWebPRNT］をクリック



2. ［StarWebPRNT_Uninstaller］をダブルクリック



3. パスワードを入力し、［OK］をクリック

   関係するソフトウェアが削除されます。

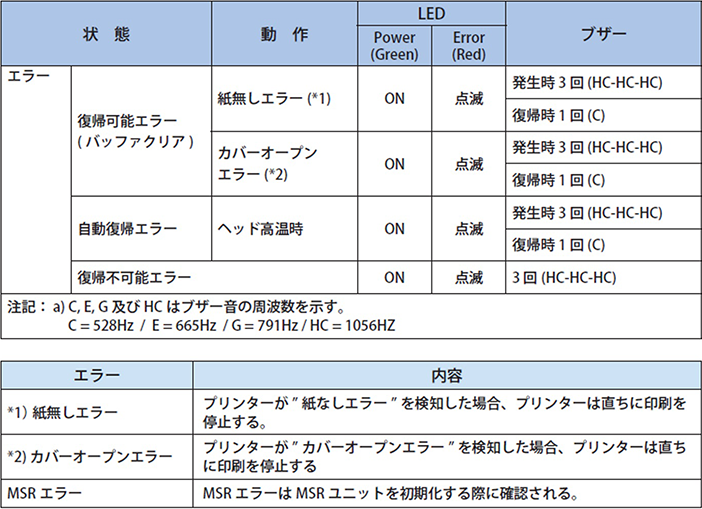

故障の可能性がある場合

プリンターのエラーランプの点滅によって故障の判別が可能です。
下記の通りのエラーランプの点滅があった場合は、「CMIプリンターサポートデスク」までお問い合わせください。

プリンター編

• question 電源が入りません。

  Answer バッテリーパックがカチッと音が鳴るまではまっているか確認の上、電源ボタンを5秒以上長押ししてください。
  改善が見られない場合は、付属のチャージャーで充電をし、再度お試しください。

• question Bluetooth接続がされているか確認可能ですか?

  Answer 印刷中に「Bluetooth」LEDが青色に点灯すれば接続されています。
  点灯されない場合は、再度ペアリング接続の設定を行ってください。（待機状態では点灯しません）

• question プリンター本体の状態を確認することは出来ますか?

  Answer 自己印字が実行できればプリンターは正常に動作しています。自己印字の方法は、下記を参照ください。

  自己印字（セルフテスト）の方法

  1. 電源が切れた状態で、電源ボタンとFEEDボタンをレシートが出てくるまで長押しする

     電源ボタン・右にあるFEEDボタンをレシートが出てくるまで5秒以上同時に長押しします。

  2. 自己印字が自動的に終了する

     レシートにはファームウェアバージョン、通信モード、設定などの情報が印字されます。
     自己印字終了後は、プリンターのデータ受信が可能になります。



• question レシートが全て白紙で出力されてしまいます。

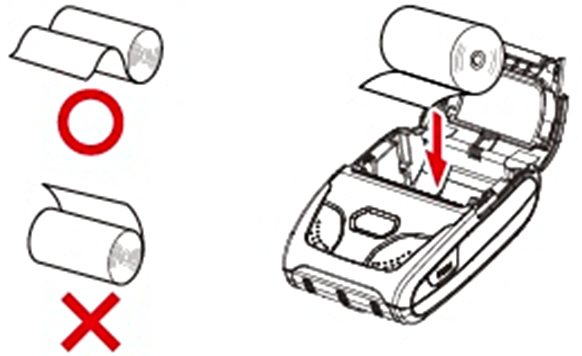

  Answer ロール紙の向きをご確認ください。（用紙のセット方向を確認してください）



• question プリンターの「ERROR」LEDが点滅しています。

  Answer 用紙切れ状態もしくはカバーオープン状態です。用紙を交換するか、カバーをクローズしてください。

Bluetooth通信とテスト印刷編

• question Bluetoothの通信距離はどれくらいですか。

  Answer 約10m程度です。

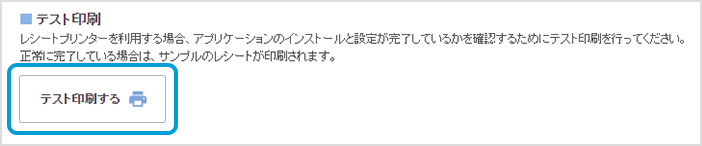

• question SALON BOARD HPからテスト印刷ができません。

  Answer 一度［コントロールパネル］内の［プログラムと機能］から「StarWebPRNT_PCB_Installer_RLS」を削除し、パソコンを再起動した後、もう一度「StarWebPRNT_PCB_Installer_RLS」の再インストールを試みてください。

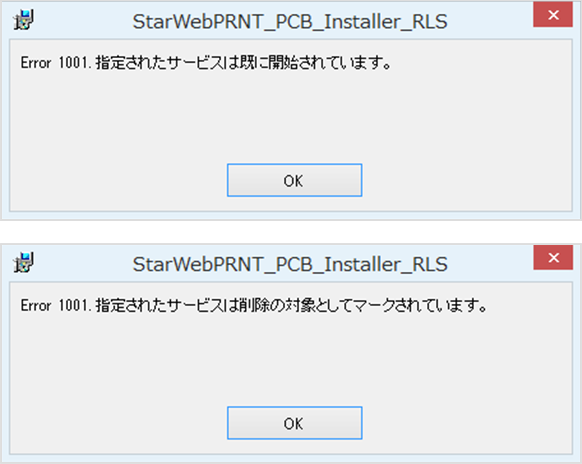

  「StarWebPRNT_PCB_Installer_RLS」を削除せずに再インストールを行った場合

  「StarWebPRNT_PCB_Installer_RLS」を削除せずに再インストールを行うと、下記のようなメッセ―ジが表示されます。
  一旦インストールを終了させてから削除を実施してください。



• question 「StarWebPRNT_PCB_Installer_RLS」を削除し、再インストールしてもSALON BOARD HPからテスト印刷ができません。

  Answer WebブラウザーをGoogle Chromeに変更してお試しください。

  Google Chromeのダウンロードサイト

ドロア編

• question ドロアの鍵を紛失した為、購入したい。

  Answer 2個セットで販売しております。CMIプリンターサポートデスクへお問合せください。

• question 連動でドロアが開かない。

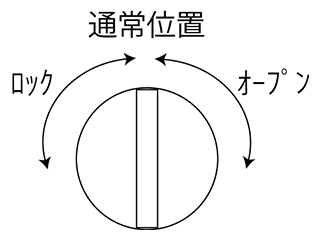

  Answer 鍵が通常の位置にあるかを確認ください。
