SM-S210i(iPad) 機器設定マニュアル

プリンターと付属品の確認

モバイルプリンターには次の付属品が同梱されています。

これらの付属品が破損している場合、あるいは不足している場合には、販売店までご連絡ください。


プリンター各部の名称と設定

プリンター各部の名称と設定につきましては、下記を参照ください。

製品の外観と名称


プリンター操作スイッチ


バッテリーパックの装着と充電

  1. バッテリーパックの装着

    バッテリーパックの取り付けまたは取り外しを行う前に、必ずプリンターの電源がオフになっていることを確認してください。

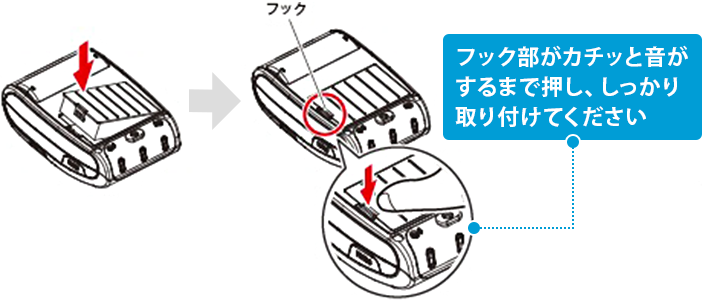

    バッテリーパックは、下図のようにプリンターの底面へ矢印の向きに挿入します。

  2. バッテリーパックの充電

    バッテリーパックの充電は、バッテリーパックをプリンターに取り付けて行ってください。
    その後、バッテリーチャージャーをプリンターのコネクタに接続してください。


用紙のセット方法

  1. カバーオープンスイッチを押し、プリンターカバーを開く

  2. ロール紙をセットする

    ロール紙を図のような向きでセットした後、紙端を手前に引き出してください。

  3. プリンターカバーの両サイドを押し、プリンターカバーをしっかりと閉める

    このとき、プリンターカバーが左右一方の方閉めにならないように注意してください。

  4. ティアバーを使って、余分な紙をカットする


プリンターとのBluetooth接続方法

プリンターとiPadとの接続はBluetoothを利用します。
そのためプリンターとiPadのペアリングを行う必要があります。

  1. ロール紙をセットし、電源ボタンを長押しして、電源を入れる

  2. iOS端末の設定アイコンを選択

  3. Bluetoothをオンにし、追加するプリンターを選択

    iPadの設定画面からBluetoothを選択してBluetoothをオンにし、追加するプリンターを選択します。


    ※[Star Micronics]または[SM-S210I-xxxxxx]が表示されます。

  4. PINコードに「1234」と入力する


    ※こちらの画面が表示されない場合、次の手順に進みます。

  5. 接続が完了していることを確認する

    「Star Micronics」の状態が、「ペアリングされていません」から「接続されました」に切り替わりましたら、接続は完了です。


Webブラウザーアプリケーションの設定

iPadでプリンターとの接続を行う場合は、専用のアプリケーションをApp Storeからダウンロードしてください。

  1. SALON BOARDにログイン

    プリンターとペアリングを行ったiPadでSALON BOARDにログインします。

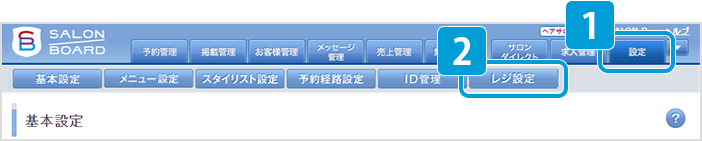

  2. [設定]タブをクリックし、[レジ設定]をクリック

  3. レジ設定画面の画面下部の[レシートプリンター設定へ]をクリック

  4. App Storeへのリンクをクリック

    レシートプリンター設定画面の「レシートプリンターの利用設定」部分にApp Storeへのリンクが配置されているので、リンクをクリックします。

  5. SALON BOARDアプリケーションをインストールする

    リンクをクリックするとApp StoreのSALON BOARDアプリケーションのページへ遷移します。
    画面に従いインストールを行ってください。(App Storeのアカウント作成が必要となります。)

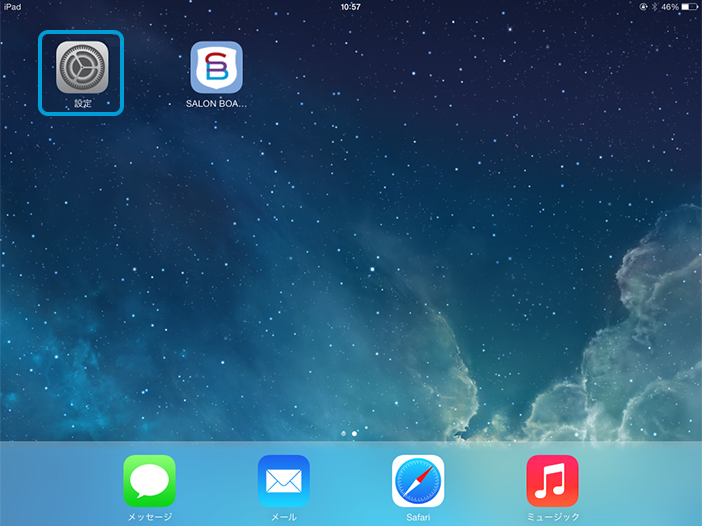

  6. iPadの[設定]を選択

  7. 設定画面の[SALON BOARD]の項目を選択

    ※初期状態は「なし」になっています。

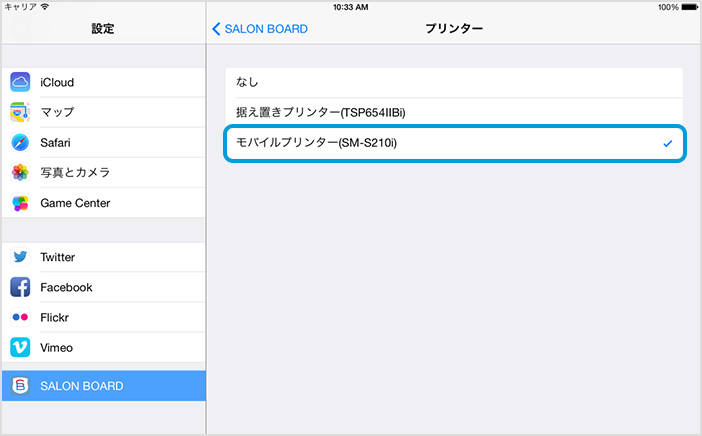

  8. プリンターのタイプを選択

    SALON BOARDの「プリンター」から、ペアリングを行ったプリンターのタイプを選択します。

    ※「SM-S210i」シリーズの新型番機種をご利用の場合は「SM-S210i2DB2」を選択します。型番の確認方法についてはこちら


Webブラウザーからのテスト印刷

  1. SALON BOARDにログイン

    「Webブラウザーアプリケーションの設定」でインストールを行ったSALON BOARDアプリを立ち上げます。

  2. [設定]タブをクリックし、[レジ設定]をクリック

  3. レジ設定画面の画面下部の[レシートプリンター設定へ]をクリック

  4. 「レシートプリンターの利用設定」を利用するプリンターのタイプに合わせて選択

  5. レシートプリンター設定画面の「レシート印刷用 サロン名設定」を設定

    1行に印刷できるサロン名の長さは各プリンターで異なります。
    手順6のテスト印刷を行い、適宜調節を行ってください。

  6. レシートプリンター設定画面の[テスト印刷する]をクリック

    サンプルのレシートが印刷される事を確認します。

  7. 印刷されたサンプルを確認する

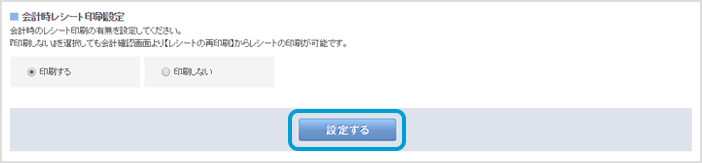

    印刷されたサンプルのサロン名を確認し問題が無ければ[設定する]をクリックします。

    ※印刷されたサロン名を変更したい場合は手順5の「印刷用サロン名」を編集してください。


よくある質問(Q&A)

故障の可能性がある場合

プリンターのエラーランプの点滅によって故障の判別が可能です。
下記の通りのエラーランプの点滅があった場合は、「CMIプリンターサポートデスク」までお問い合わせください。


プリンター編

  • question 電源が入りません。

    Answer バッテリーパックがカチッと音が鳴るまではまっているか確認の上、電源ボタンを5秒以上長押ししてください。
    改善が見られない場合は、付属のチャージャーで充電をし、再度お試しください。

  • question Bluetooth接続がされているか確認可能ですか?

    Answer 「Bluetooth」LEDが青色に点灯していれば接続されています。

  • question プリンター本体の状態を確認することは出来ますか?

    Answer 自己印字が実行できればプリンターは正常に動作しています。自己印字の方法は、下記を参照ください。

    自己印字(セルフテスト)の方法

    1. 電源が切れた状態で、電源ボタンとFEEDボタンをレシートが出てくるまで長押しする

      電源ボタン・右にあるFEEDボタンをレシートが出てくるまで5秒以上同時に長押しします。

    2. 自己印字が自動的に終了する

      レシートにはファームウェアバージョン、通信モード、設定などの情報が印字されます。
      自己印字終了後は、プリンターのデータ受信が可能になります。

  • question レシートが全て白紙で出力されてしまいます。

    Answer ロール紙の向きをご確認ください。(用紙のセット方向を確認してください)

  • question プリンターの「ERROR」LEDが点滅しています。

    Answer 用紙切れ状態もしくはカバーオープン状態です。用紙を交換するか、カバーをクローズしてください。

Bluetooth通信とテスト印刷編

  • question Bluetoothの通信距離はどれくらいですか。

    Answer 約10m程度です。

  • question SALON BOARD HPからテスト印刷ができません。

    Answer WebブラウザーをGoogle Chromeに変更してお試しください。

ドロア編

  • question ドロアの鍵を紛失した為、購入したい。

    Answer 2個セットで販売しております。CMIプリンターサポートデスクへお問合せください。

  • question 連動でドロアが開かない。

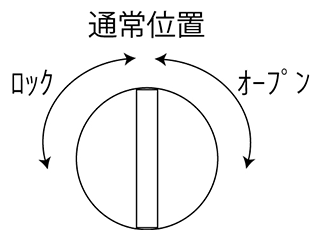

    Answer 鍵が通常の位置にあるかを確認ください。


お問い合わせ先

プリンター設定方法についてのお問い合わせ先

SALON BOARD・HOT PEPPER Beautyヘルプデスク

プリンターの故障修理についてのお問い合わせ先

CMIプリンターサポートデスク
所在地
〒420-0911静岡県静岡市葵区瀬名1-11-73 (株)エフェット 内
受付時間
10:00~12:00 / 13:00~17:00(土・日・祝日及び夏期休暇・年末年始を除く)
TEL
050-5212-7166
FAX
03-3526-3006
Mail
support2@cmi-inc.co.jp
